折弯随动前托料分类及解析
随动前托料作为折弯机关键辅助装置，其性能直接影响板材折弯精度与作业效率。依据控制方式及与折弯机的连接形式，该装置主要分为一体式随动前托料和落地式随动前托料两大类，二者在结构设计、运行特性及适用场景上各具鲜明特点。
一体式随动前托料是与折弯机本体紧密集成的经典结构，也是欧洲传统随动托料技术的典型代表。其核心设计逻辑在于通过专用安装基座、高精度导轨滑块及凸轮传动结构，牢固装配于折弯机下横梁，可沿Z轴（折弯机长度方向）实现平稳水平滑动。这种一体化设计的关键优势在于控制链路的直接性——由折弯机数控系统进行实时闭环控制，在折弯作业全程同步完成支撑台面的上下升降、Z轴与X轴水平位置微调，形成对工件的全方位柔性支撑。尤其在复杂角度折弯过程中，能精准匹配折弯模具的运动轨迹，实现角度实时跟随，有效避免板材因自重产生的形变，显著提升折弯精度。

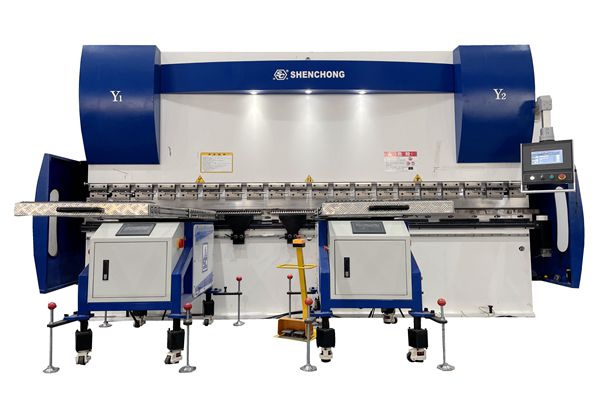

落地式随动前托料又称折弯随动小车，其技术原型源于一体式结构的升级改良。为适配大尺寸板材加工需求，设计上采用了加大尺寸的外框架结构，并重新研发了高强度底座组件，通过底部滚轮实现灵活移动，到达作业位置后可通过可调节底脚固定于地面，形成稳定支撑。与一体式结构最大的区别在于其控制独立性——配备专用可编程控制器（PLC），无需依赖折弯机主控制系统，可通过信号适配模块与各类品牌、型号的折弯机实现无缝协同，具备极强的通用性。其底座的重型化设计确保了在托举大型板材时的结构稳定性，即使在高速折弯循环中也能保持台面平稳，有效扩大了随动托料的适用板材尺寸范围。
核心工作原理及结构组成
主要工作原理
当前主流的随动前托料采用体积精巧、托举力强劲的杠杆传动设计。动力系统由底部伺服电机提供，通过高精度齿轮齿条机构将旋转运动转化为直线运动，再经由齿条顶部的可调节杠杆连接件，驱动台面绕固定圆心实现精准旋转，完成折弯随动动作。该杠杆传动系统的创新点在于力的均匀分配机制：各关节采用柔性连接并与台面多点铰接，当齿条推动台面运动时，负载重量通过杠杆连接件均匀传递至每个关节节点，使齿条受力大幅分摊，不仅将机构使用寿命延长30%以上，更保障了旋转过程中的运动精度与平稳性。相较于传统纯齿轮齿条传动，这种特殊设计的杠杆结构还具备免维护特性，日常使用中无需频繁润滑或部件更换，显著降低了售后维护成本与停机时间。
主要结构
两类随动前托料在核心功能部件上保持一致性，同时兼顾各自结构特性：一体式随动前托料核心结构包括基座总装组件、轻量化主框架、高精度旋转体、防滑主台面及X轴/R轴调节装置，各部件高度集成以匹配折弯机本体尺寸；落地式则在其基础上增加了独立电气柜与专用控制器，结构上分为机械与电气两大模块——机械部分涵盖加强型外部框架、高刚性旋转体及加宽主台面，电气部分则由电气柜、可编程控制器及人机交互面板组成，通过模块化设计实现便捷调试与维护，满足不同作业场景的灵活适配需求。
随动前托料的精度主要通过以下核心设计与控制机制保证：
1.结构精度保障：采用高精度导轨滑块、凸轮传动及高刚性旋转体，一体式通过基座牢固装配于折弯机下横梁，落地式以重型底座+可调节底脚确保稳定性，减少机械形变；核心传动采用杠杆结构，将负载均匀分摊至各关节，避免局部受力变形影响精度。
2.控制精度保障：一体式由折弯机数控系统实时闭环控制，同步调整台面Z轴/X轴及升降位置，精准匹配模具轨迹；落地式通过专用可编程控制器（PLC）与折弯机信号协同，实现运动同步。
3.传动精度保障：以伺服电机驱动高精度齿轮齿条机构，配合杠杆连接件的柔性铰接设计，确保台面旋转平稳且轨迹精准，避免传动间隙导致的误差。
江苏胜驰折弯随动车与折弯机配合可以快速组成半自动化，在节省人工的同时可快速灵活打样及批量生产，具有良好的经济效益。
